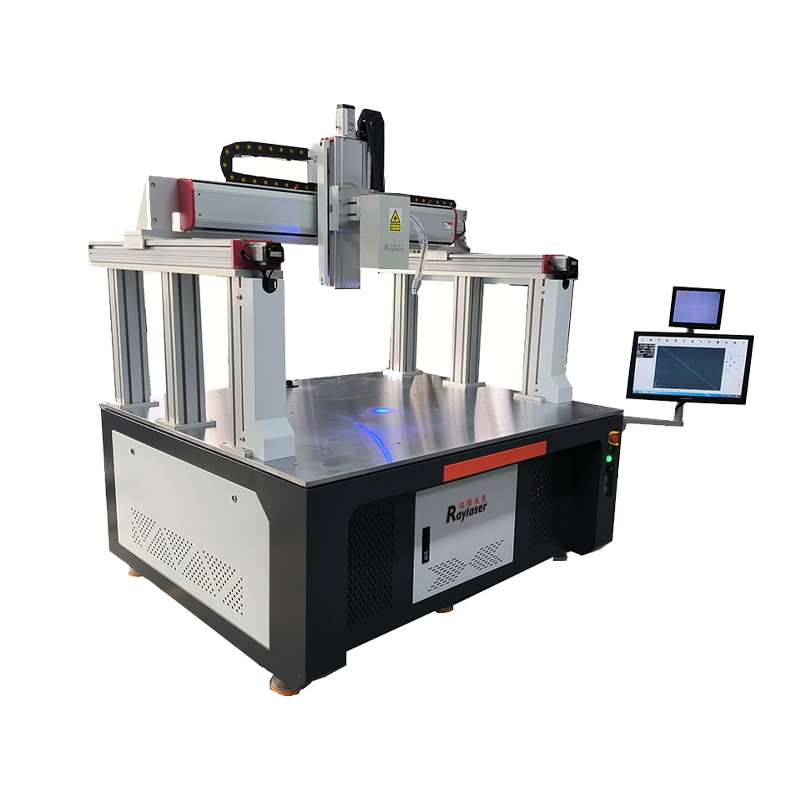

RL-LPFD系列激光焊接机，配置国产或进口500-8000W连续光光纤激光器，搭配多轴联动激光焊接工作台，采用了精密焊接控制系统和自动化焊缝跟踪系统，可实现各种产品的精密焊接，焊接深度可控，焊缝表面更美观。已广泛应用在新动力电池、消费电子、太阳能电池板、汽车零件、五金厨具、医疗器械、传感器、模具、珠宝、眼镜、不锈钢门窗等行业。
◆智能化操作平台，更灵活，更自动化，效率更高。
◆冷却速度高而得到微细焊缝组织，接头性能良好。
◆无耗材、(体积小)，柔性加工、运转成本低。
◆焊缝细、深度大、锥度小、精度高;外观光滑、平整、美观。
◆能量密度高，热输入低，热变形小，熔化区和热影响区窄而熔深大。
◆CCD液晶监视视察系统，能根据红光指示清晰观察产品定位和焊接效果。
◆自动化焊缝跟踪系统，实时跟踪焊缝形状，根据焊道状况及时修正焊炬所处的位量，实现精确焊接，焊接面更美观。
◆焊接应用更广泛，对更大工件，宽焊缝工件等实现精密焊接。
| 设备型号 | RL-LPFD1500W-8000W |
|---|---|
| 输出功率 | 1500W-8000W |
| 激光波长 | 1060-1070nm |
| 功率可调范围 | 10%-100% |
| 调制频率 | 20KHz |
| 冷却方式 | 水冷 |
| 光纤芯径 | 30/50/100um |
| 焊接深度 | ≤10mm(视材料) |
| XYZ行程 | XYZ：600*300*400mm |
| 重复定位精度 | 0.025mm |
| 运动方式 | 多轴联动 |
| 控制方式 | 板卡 |
| 环境要求 | 温度： 0℃～50℃ /湿度：5%～80% |
| 光斑可调范围 | 0.1-5mm |
| 观察系统 | CCD焊接监控屏幕显示 |
| 焊接头类型 | QBH双摆动 |
| 标准外形尺寸 | 1050*1000*1700mm |
| 电力要求 | 220V/380V 50Hz/60Hz |
| 设备功耗 | 12KW |
| 设备主体颜色 | 白色/灰色 |
| 设备重量 | 300KG |
| 非标设计 | 支持非标定制方案 |
