RL-WF系列激光焊接机，配备国产或进口500-3000W连续光纤激光器，搭配多轴联动激光焊接工作台，采用精密焊接控制系统和自动缝隙跟踪系统，可实现对各类产品进行焊接深度可控、焊缝表面更美观的精密焊接。已广泛应用于新动力电池、消费电子、太阳能电池板、汽车零部件、五金厨具、医疗设备、传感器、模具、珠宝、眼镜、不锈钢门窗等行业。
● 采用单模光纤连续激光器，QBH 双摆焊接头，具有很广的适用范围。
● 适用于各种模具钢、铝、铜、不锈钢、钹钢、贵金属及极硬材料等。
● 主要应用于各种金属件，钣金外壳、机加工件等。主要应用行业：汽车零配件冲压件装配、体育器材、钣金框架等
| 设备型号 | RL-LF3000W-R-G |
|---|---|

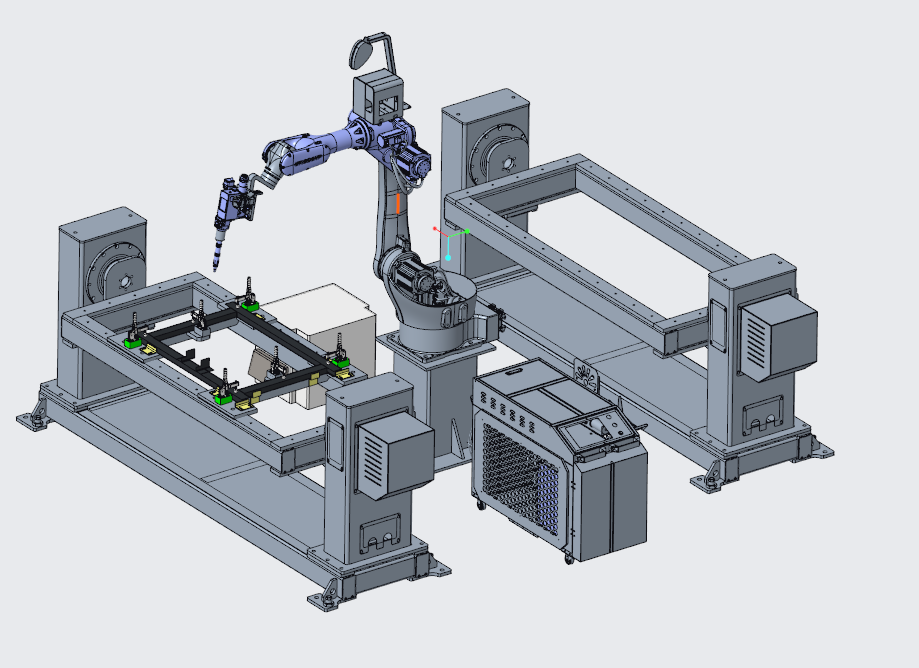

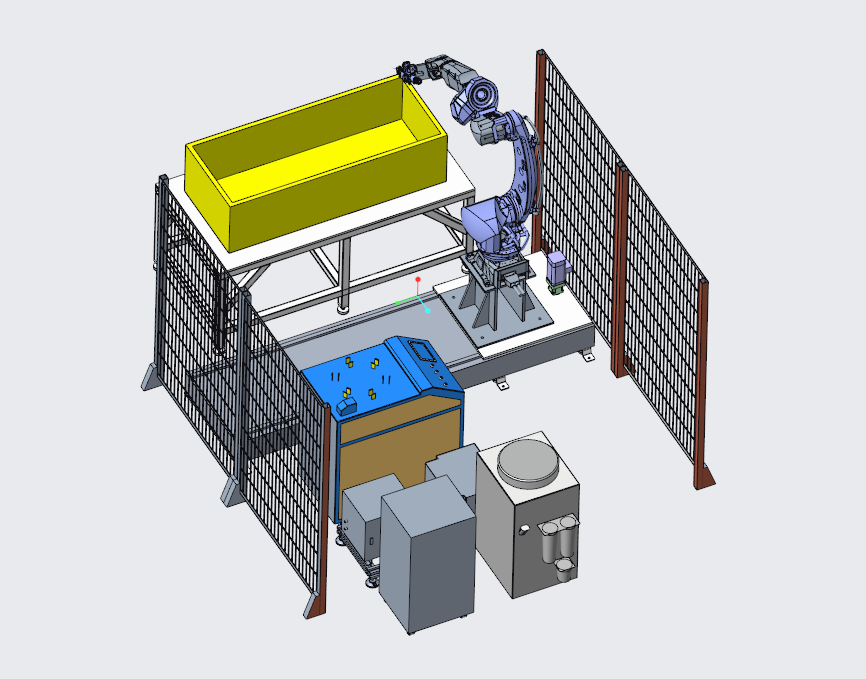

| 机器人 | 6轴机器人（发那科、ABB等） |
| 输出功率 | Max 3000W(连续可调)， 其它可选1000瓦、1500瓦、6000瓦、10000瓦 |
| 激光波长 | 1060-1070nm |
| 冷却方式 | 水冷 |
| 功率稳定性 | ±2% |
| 光束质量M2 | 1.5(100μ-QBH) |
| 调制频率 | 50KHz |
| 焊接深度 | ≤5mm(视材料) |
| XYZ行程 | XYZ：600*300*400mm |
| 重复定位精度 | 0.025mm |
| 运动方式 | 多轴联动 |
| 控制方式 | 板卡/机器人通讯 |
| 变位机 | 支持 |
| 工装治具 | JIG非标定制 |
| 环境要求 | 温度： 0℃～50℃ /湿度：5%～80% |
| 光斑可调范围 | 0.1-5mm |
| 焊接头类型 | QBH双摆动Wobble |
| 外形尺寸 | 2050*2000*1700mm |
| 电力要求 | 三相380V 50Hz/60Hz |
| 设备功耗 | 18KW |
| 设备主体颜色 | 白色/灰色 米黄色 |
| 设备重量 | 600KG |
| 非标设计 | 支持非标定制方案 |
